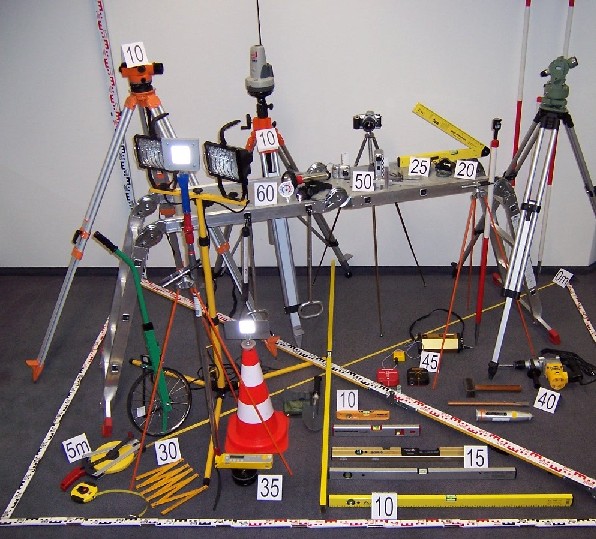

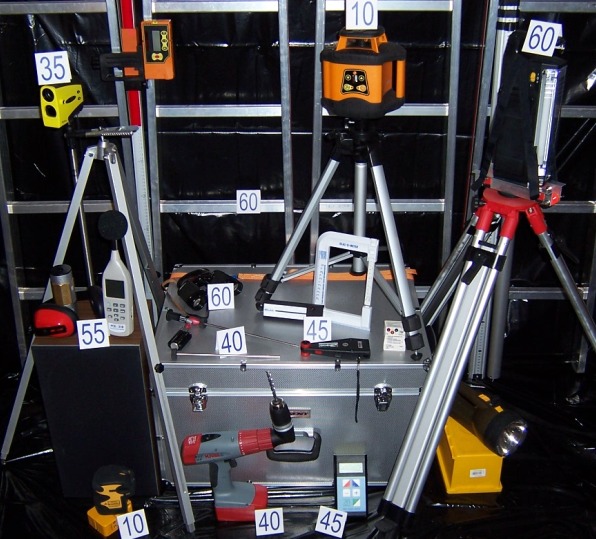

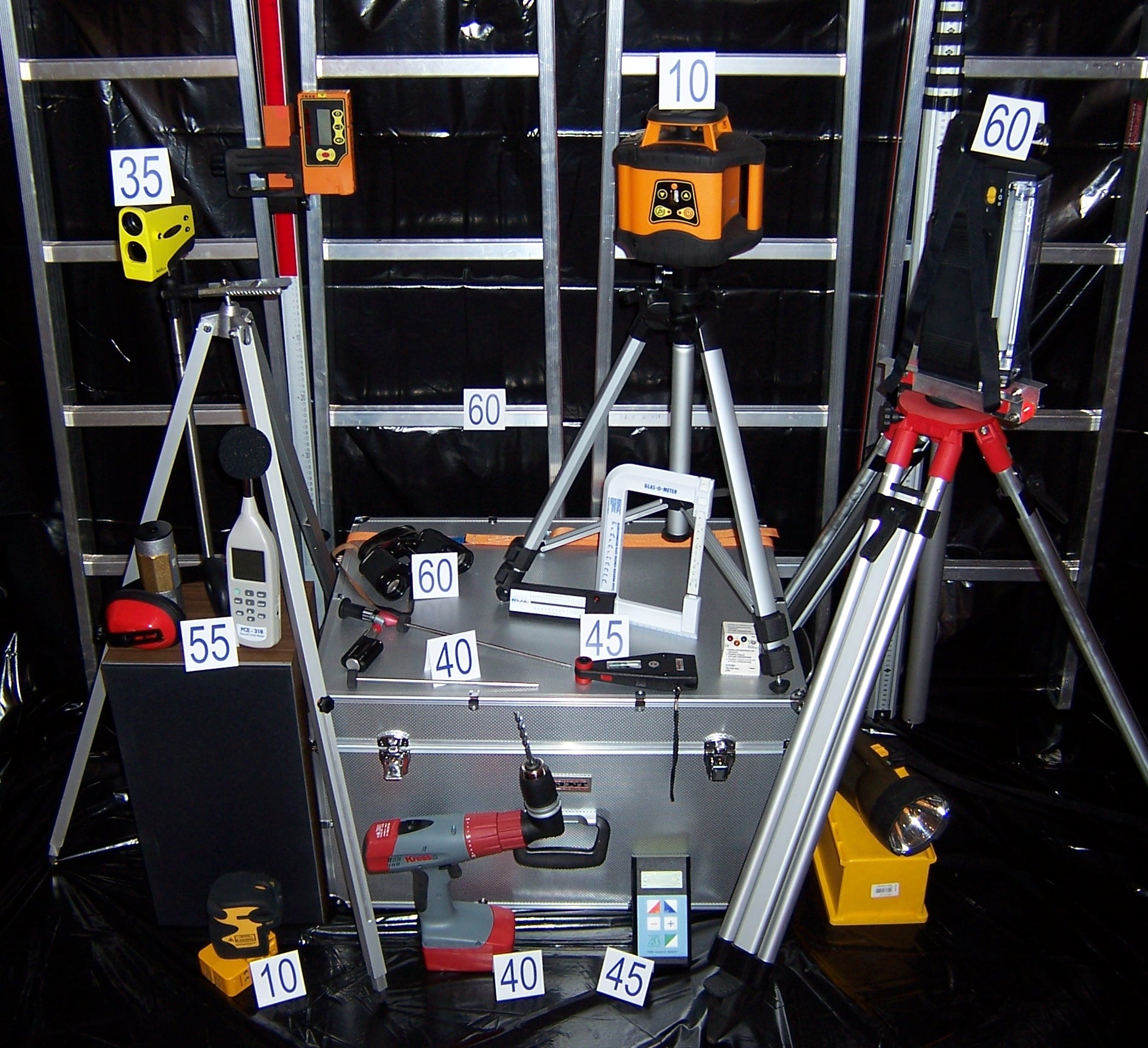

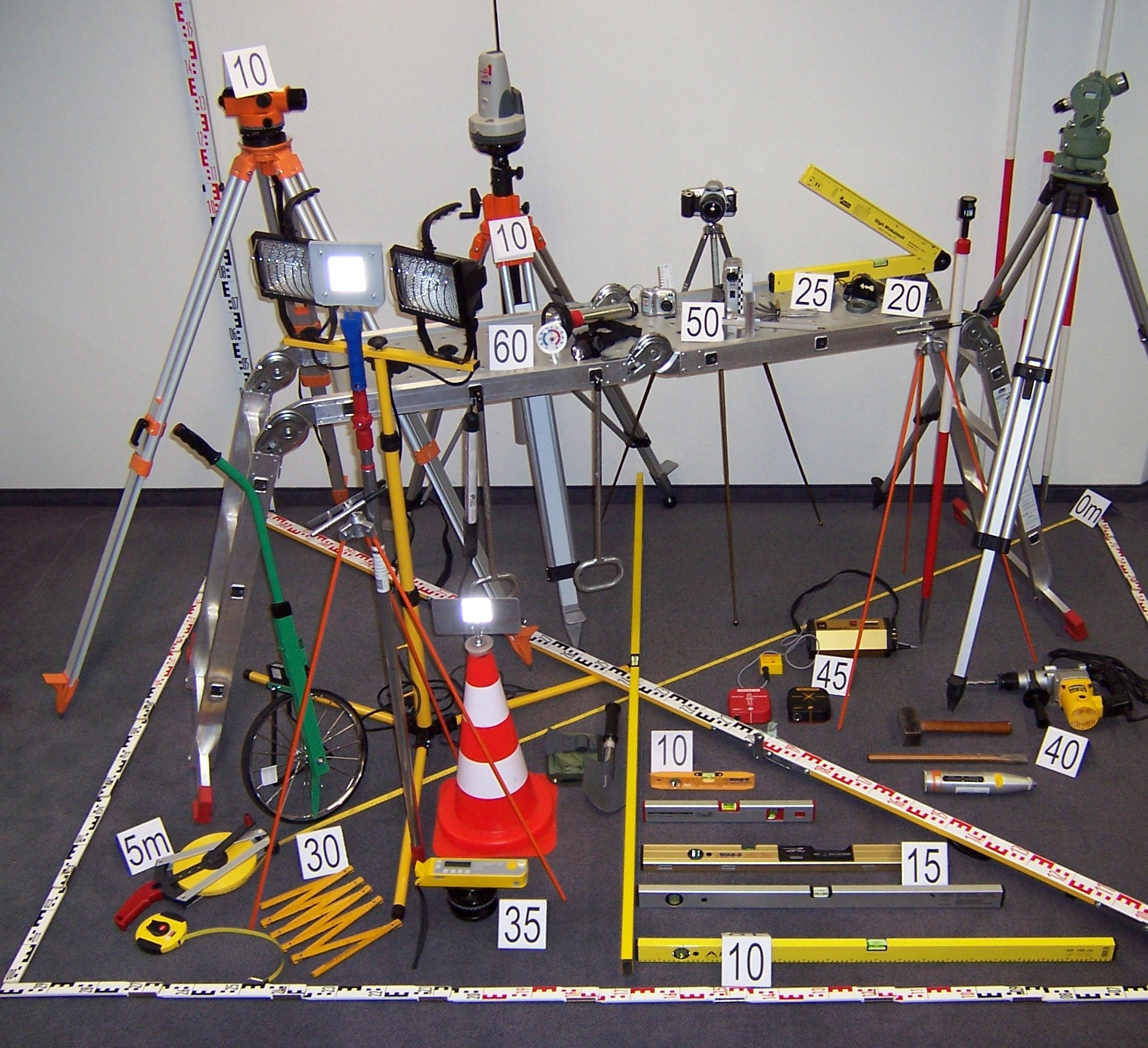

Instrumente zum Messen, Prüfen sowie Dokumentieren von Bauteilen und Bauwerken

Nr.	Bezeichnung	Beschreibung	Beispiel
		Gegenstand bzw. Gerät dient zur ...
10	Niveaumessgeräte
	Bau- und Laser-Nivelliergeräte	Bestimmung von Höhendifferenzen.	Die Höhenlage von Gelände- sowie Gebäudepunkten oder die waagerechte Ausführung von Fußböden kann durch ein Nivellement festgestellt werden.
	Lotrechtlasergerät	Messung von Lotrechtabweichungen.	Die Lage von hoch gelegenen Punkten, z.B. Dachkanten oder Oberlichtern, kann mit dem Lotrechtlaser eingemessen werden.
	Wasserwaagen	Überprüfung ob Bauteile waagerecht oder senkrecht sind.	Die flucht- und lotrechte Ausführung von Wänden und Laibungen ist mit der Wasserwaage leicht zu überprüfen.
	Billardkugel (ohne Abb.)	Kontrolle der Gefällerichtung von leicht geneigten Flächen.	Die ausreichende Gefälleausbildung zu Bodeneinläufen hin (bei Balkonen, Terrassen, Flachdächern, Naßräumen), kann mit der Billardkugel gut demonstriert werden.
15	Elektronisches Niveaumessgerät
	elektronische Wasserwaage	Messung von Neigungen bzw. Gefällen.	Die Kontrolle des Gefälles von Abwasserrohren oder der Neigung von Dächern ist mit einer elektronischen Wasserwaage schnell zu tätigen.
20	Winkelmessgeräte
	Theodolit	Bestimmung der Höhe sowie Beurteilung der Lotrechtstellung von hohen Bauteilen.	Durch Anpeilung von Höhenpunkten und anschließender trigonometrischer Berechnung können z.B. Fassadenhöhen bestimmt werden. Bei schiefen Masten ist die Auslenkung mit dem Theodolit messbar.
	Fluchtstab mit Winkelprisma	Feststellung der Lage von Bauteilen.	Eine Aussage ob Gebäude rechtwinklig zueinander stehen ist mit Hilfe des Doppelpentagon-Winkelprismas möglich.
	Kompass mit Peileinrichtung	Information über die Himmelsrichtung.	Durch Anpeilung von vorher gesetzten Fluchtstäben, kann eine grobe Aussage über deren Winkel zueinander gemacht werden.
25	elektronisches Winkelmessgerät
	elektronisches Winkelmessgerät	Bestimmung von Winkeln.	Zum Überprüfen der Winkel von schrägen Wänden oder der Stufen bei gewendelten Treppen ist ein elektronisches Winkelmessgerät zweckmäßig.
30	Entfernungsmessgeräte
	Messrad	Messung von längeren Distanzen.	Im Außenbereich ist das Messen von Längen bei Fassaden, Schienen, Straßen und Wegen mit dem Messrad effizient.
	Bandmaße und Gliedermaßstäbe	Messung von Längen, Breiten, Höhen, u.s.w.	Bandmaße und Zollstöcke sind einfache und bewährte Instrumente für Messarbeiten.
35	elektronisches Entfernungsmessgerät
	Laser-Entfernungsmesser	Messung von Längen, Breiten, Höhen, u.s.w.	Die Aufnahme von Raumabmessungen lässt sich mit einem Laser-Entfernungsmesser zeitsparend und genau durchführen.
	Stab oder Warnleitkegel mit Reflex-Zielmarken	Anvisierung bei elektronischen Distanzmessern.	Bei längeren Distanzen benötigt man für Messungen mit dem Laser-Entfernungsmesser eine reflektierende Zielmarke.
40	Material-Untersuchungsgeräte
	Betonprüfhammer	zerstörungsfreien Druckfestigkeitsprüfung an Beton.	Für eine Aussage über die Güte von Beton ist der Betonprüfhammer ein zuverlässiges Hilfsmittel.
	(Schlag-)Bohrmaschine sowie Hammer und Meißel	Erkundung von Baustoffen.	Mittels Bohren oder Stemmen kann Aufschluss über Fußboden- oder Wandaufbauten gewonnen werden.
	Endoskop und Boreskop	Inspizierung von Hohlräumen.	Mit diesen Instrumenten kann in enge, unzugängliche Bereiche geschaut werden, um Schäden zu lokalisieren bzw. zu bestimmen.
45	elektronische Materialprüfgeräte
	Bewehrungssucher	zerstörungsfreien Ortung von Bewehrungsstäben im Beton.	Bei der Suche nach der Lage und Anzahl von Stahlstäben liefert ein Bewehrungssucher wertvolle Informationen.
	Leitungs-Ortungsgerät (ohne Abb.)	zerstörungsfreien Ortung von Leitungen in Wänden und Decken.	Die exakte Lage von Rohren, Kabeln und Metallbauteilen kann mit dem Leitungs-Ortungsgerät leicht festgestellt werden.
	Baufeuchtemesser	zerstörungsfreien Messung der Feuchte von Baumaterialien.	Mit dem Feuchtemesser kann festgestellt werden, ob Wände, Böden oder Hölzer ausreichend trocken sind.
	Isolierglasdicken-Lasermessgerä (und Glasdickenmesser)	Messung der Glasdicken und Zwischenräume von Isolierglasscheiben (sowie Glasgesamtdicke).	Für eine Aussage bezüglich des Wärme- und Schallschutzes von Fenstern wird dieses Gerät benötigt.
	Schichtdickenmessgerät	zerstörungsfreien Dickenmessung von Beschichtungen auf Metall.	Mit diesem Gerät kann die Dicke von Anstrichen oder Verzinkungen auf Metallen zerstörungsfrei gemessen werden.
	Steckdosen-Checker	Kontrolle ob Schutzkontakt-Steckdosen funktionieren.	Mit diesem Prüfgerät lässt sich feststellen, ob Steckdosen korrekt angeschlossen und verdrahtet sind.
	Infrarot-Thermometer (ohne Abb.)	berührungslosen Messung von Oberflächen-Temperaturen.	Betreffend der Beurteilung der Gefahr von Kondensatbildung oder der Breitenbestimmung von Dehnungsfugen sind Informationen über die Oberflächen-Temperatur von Materialien unabdingbar.
	Wärmebildkamera	Ortung von Temperaturunterschieden in der Oberfläche von Gegenständen / Bauwerken durch Empfang von Infrarotstrahlung. Mittels der Thermografie ist es möglich Wärme- und Kältebrücken sowie Leckagen in Bauteilen zu lokalisieren.
50	Gegenstände für Fotodokumentationen
	Spiegelreflexkamera und digitaler Fotoapparat	Erstellung von Fotos bei der Beweissicherung.	Fotos sind für die Dokumentation von Bauzuständen oder Mängel sehr hilfreich.
	digitaler Camcorder	Erstellung von Videofilmen bei der Beweissicherung.	Wenn bei der Dokumentation von Bauzuständen oder Mängel eine größeres Objekt sowohl in der Übersicht als auch im Detail im Zusammenhang dargestellt werden muss, ist die Videoaufzeichnung ein brauchbares Mittel.
	Geometermaßstäbe und Nivellierlatten	Verdeutlichung der Größenverhältnisse von Objekten.	Die Größe von Baugruben und Bauteilen kann auf Fotos abgeschätzt werden, wenn eine Bezugsgröße abgebildet ist.
	Messkeil und Schieblehre	Überprüfung von Zwischenräumen und Unebenheiten.	Die Überschreitung von Ebenheitstoleranzen bei Wänden und Böden lässt sich mit einer Messlatte und einem Messkeil gut veranschaulichen.
	Rissvergleichsmaßstab und Fühlerlehre	Dokumentation und Messung von Rissen.	Diese Werkzeuge sind sinnvoll bei der fotografischen Beweissicherung von Rissen und fehlerhaften Fugen.
	Meter- oder Nummernschilder	Zuordnung von Gegenständen oder Schäden.	Bei der fotografischen Beweissicherung über den Zustand einer Straße legt man ein Bandmaß aus und stellt in Abständen das entsprechende Meterschild dazu.
55	Schallmessgeräte
	Schallpegelmeter mit Kalibriergerät	Messung des Schalldruckpegels.	Die vorhandene Schalldämmung von Decken und Wänden lässt sich mit diesem Gerät überprüfen.
	Lautsprecher	Lärmquelle zur Erzeugung eines Schallfeldes.	Zur normgerechten Messung der Schalldämmung von Bauteilen müssen Geräusche in bestimmten Frequenzen produziert werden.
60	Hilfsgeräte
	Vielzweckleiter, Steckleitern	Steighilfe (Anlegeleiter, Stehleiter, Arbeitsbühne).	Unzugängliche Räume und Dächer können oftmals nur mit einer Leiter erreicht werden.
	Baufluter, Baulampe, Scheinwerfer, Headlight	Ausleuchtung von dunklen Räumen.	Die Arbeit in fensterlosen Räume ist manchmal nur mit künstlichem Licht möglich.
	Kanaldeckelheber	Anhebung der Abdeckungen von Schächten.	Zur Überprüfung der Lage von Entwässerungsleitungen ist es oft nötig in Schächte zu schauen.
	Thermometer und Hygrometer	Überprüfung der Temperatur und der Luftfeuchtigkeit.	Bei extremen Temperaturen dürfen einige Baustoffe nicht mehr verarbeitet werden. In feuchten Räumen besteht die Gefahr von Schimmelpilzbildung.
	Klappspaten bzw. Klappaxt	Bewegung von Boden / Beseitigung von Bewuchs.	Um Dinge freizulegen oder um an Gegenstände heran zu kommen sind diese Werkzeuge im Außenbereich oftmals nützlich.
	Fernglas	Inaugenscheinnahme von entfernt befindlichen Dingen.	Zur Feststellung des Vorhandenseins von Rissen in hohen Fassaden ist ein Fernglas zweckdienlich.
